磁选机结构

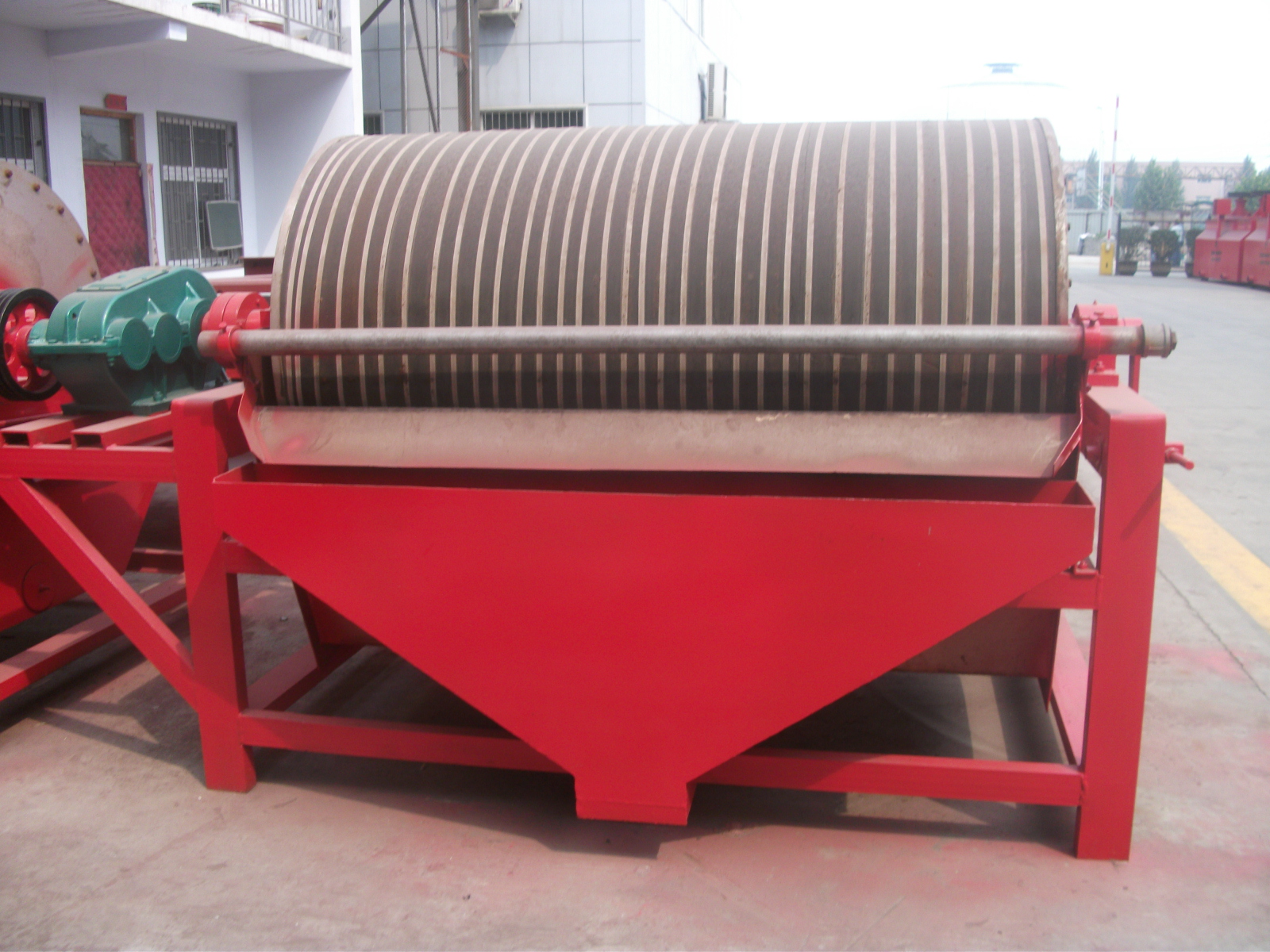

    筒式磁选机主要由圆筒、辊筒、刷辊、磁系、槽体、传动部分6部分组成。
    WD系列电磁高梯度磁选机整套装置由磁分离机(主机)、线圈冷却系统、整流电源、气动控制系统和整机电控制系统五大部分组成。
    主机包括磁体(线圈、外包铁轭)，装有磁介质和支撑结构的分选箱，料流分配系统。
    线圈冷却系统包括冷却水分配管、内冷却和外冷却管路系统和热交换器等。
    整流电源包括干式整流变压器和可控硅整流柜。
    气控系统包括气控阀、气控柜和空压机等。
    控制系统包括手动和自动操作控制系统，冷却系统的过压、失压和过热保护装置，外围设备联锁操作和故障报警及自动停机系统。圆筒由2-3mm不锈钢板卷焊成筒，端盖为铸铝件或工件，用不锈钢螺钉和筒相连。电机通过减速机或直接用无极调速电机，带动圆筒、磁辊和刷辊作回转运动。磁系为开放式磁系，装在圆筒内和裸露的全磁。磁块用不锈钢螺栓装在磁轭的底板上，磁轭的轴伸出筒外，轴端固定有拐臂。扳动拐臂可以调整磁系偏角，调整合适后可以用拉杆固定。槽体的工作区域用不锈钢板制造，机架和槽体的其他部分用普通钢材焊接。
     适用范围
     磁选机是使用于再利用粉状粒体中的除去铁粉等，磁选机广泛用于资源回收，木材业、矿业、窑业、化学、食品等其他工场，适用于粒度3mm以下的磁铁矿、磁黄铁矿、焙烧矿、钛铁矿等物料的湿式磁选，也用于煤、非金属矿、建材等物料的除铁作业，是产业界使用较广泛的、通用性高的机种之一。
