螺旋输送机

       螺旋输送机又可以被称作螺旋给料机,俗称绞龙,是矿产、饲料、粮油、建筑业中用途较广的一种输送设备。
       从输送物料位移方向的角度划分,螺旋输送机分为水平式螺旋输送机和垂直式螺旋输送机两大类型,主要用于对各种粉状、颗粒状和小块状等松散物料的水平输送和垂直提升。
       目前使用较为广泛的是 LS型
螺旋输送机,该输送机是按照JB/T679-95《螺旋输送机》标准设计制造,是GX型螺旋输送机的换代产品。

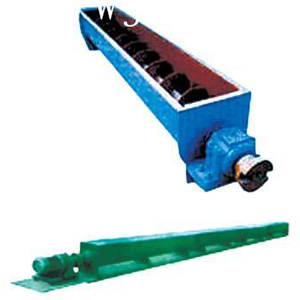

      螺旋输送机 选矿设备网螺旋输送机

            螺旋输送机主要特点:
        1.承载能力大、安全可靠。
        2.适应性强、安装维修方便、寿命长。
        3.整机体积小、转速高、确保快速均匀输送。
        4.出料端设有清扫装置,整机噪声低、适应性强,进出料口位置布置灵活。
        5.密封性好、外壳采用无缝钢管制作,端部采用法兰互相连接成一体,刚性好。
        螺旋输送机工作原理:
        LS/GX系列螺旋输送机是利用旋转的螺旋将被输送的物料沿固定的机壳内推移而进行输送工作,头部及尾部轴承移至壳体外,吊轴承采用滑动轴承设有防尘密封装置,轴瓦一般采用粉末冶金,输送水泥采用毛毡轴瓦,吊轴和螺旋轴采用滑块连接。

螺旋输送机技术参数:

LS型 100 160 200 250 315 400 500 630 800 1000 1250
GX型     200 250 300 400 500
螺旋直径(mm) 100 160 200 250 315 400 500 630 800 1000 1250
螺距(mm) 100 160 200 250 315 355 400 450 500 560 630
转速(r/min) 140 120 90 90 75 75 60 60 45 35 30
输送量QΦ=0.33(m3/h) 2.2 7.6 11 22 36.4 66.1 93.1 160 223 304 458
功率Pd 1=10m(KW) 1.1 1.5 2.2 2.4 3.2 5.1 4.1 8.6 12 16 24.4
功率Pd 1=30m(KW) 1.6 2.8 3.2 5.3 8.4 11 15.3 25.9 36 48 73.3
转速(r/min) 120 90 75 75 60 60 45 45 35 30 20
输送量QΦ=0.33(m3/h) 1.9 5.7 18 18 29.1 52.9 69.8 125 174 261 305
功率Pd 1=10m(KW) 1.0 1.3 2.1 2.1 2.9 4.1 4.7 6.8 9.4 14.1 16.5
功率Pd 1=30m(KW) 1.5 2.3 4.5 4.5 7 8.9 11.6 20.4 28.3 42.2 49.5
转速(r/min) 90 75 60 60 45 45 35 35 30 20 16
输送量QΦ=0.33(m3/h) 1.4 4.8 15 15 21.8 39.6 54.3 97 149 174 244
功率Pd 1=10m(KW) 0.9 1.2 1.9 1.9 2.5 3.4 4.3 5.4 8.1 9.5 13.3
功率Pd 1=30m(KW) 1.2 2.2 3.8 3.8 5.4 6.8 9.2 16 24.4 28.6 39.9
转速(r/min) 75 60 45 45 35 35 30 30 20 16 13
输送量QΦ=0.33(m3/h) 1.2 3.8 11 11 17 31.7 46.5 73.0 99.3 139 199
功率Pd 1=10m(KW) 0.75 1.1 1.6 1.6 2.1 3.1 3.7 4.6 5.7 7.7 11
功率Pd 1=30m(KW) 1.1 1.8 3.4 3.4 4.4 5.6 8 14 16.7 23.2 33

        豫晖机械友情提示:螺旋输送机不宜输送易变质的、粘性大的、易结块的物料,因为这些物料在输送时会粘结在螺旋上,并随之旋转而不向前移动或者在吊轴承处形成物料的积塞,而使螺旋机不能正常工作。

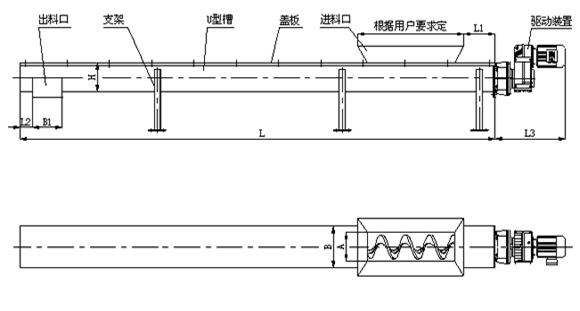

螺旋输送机外型尺寸

        螺旋输送机是河南豫晖矿山机械有限公司重点生产的设备之一,我公司生产的螺旋输送机主要分类

       (一) GX、单管、双管不锈钢螺旋输送机:
        1.本螺旋输送机(俗名绞龙,以下简称输送机)适用于水平状态和倾斜角小于 20 ° 时输送各种块状和小块状的物料,如化工制药中的酸碱性化工原料,食品行业中粮食、果肉等
        2.本输送机根据长度的需要,可由 3 米 起每隔 0.5 米 直至 70 米 止的一台完整输送机,具有长度在规定范围内任意选择其中一个级数的特点。
        3.本输送机不宜输送易变质,粘性大,易结块的物料,工作环境温度应在 -20 ° C — + 50 °C 范围内,输送物料的温度应低于 + 200 °C 。

       (二) LS、U型螺旋输送机:
        1.特点:结构新颖、技术指标先进、噪音低、适应性强、操作维修方便、进出料口布置灵活。
        2.应用范围:建材、电力、化工、冶金、煤炭、铝镁、机械、轻工、粮食及食品行业,水平或小于20度顷角安装,物料温度在200度以下。
        3.螺旋直径常用有100mm、200mm、250mm、315mm、400mm、500mm、600mm等多种种,长度70米以下任选,特殊尺寸及材质均可定做。

        (三)移动式螺旋输送机:
         移动式螺旋输送机是鉴华机械开发研制的新型螺旋输送机。它具有效率高,结构简单,使用维护方便,底部装有万向轮,移动灵活,人工即可推动,常用螺旋直径有100mm~600mm,材质一般为碳钢或不锈钢,结构形式、输送量、使用长度及提升高度可以根据用户要求定做。

         另外,我公司还生产螺旋给料机、微型螺旋给料机,如需选购,请来电询问!

           豫晖机械专业生产螺旋输送机,螺旋给料机,微型螺旋给料机,移动式螺旋输送机等矿冶机械,建材机械设备.竭诚为中外客商提供较优异的产品和销售服务电话13803857310
