直线振动筛

直线振动筛

            直线振动筛工作原理:
       直线振动筛采用双振动电机驱动。当两台振动电机做同步、反缶旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此振动筛机的运动轨迹为一直线。两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。
       直线振动筛性能优点:
       1、筛分精度高、处理量大;
       2、结构简单、耗能少;
       3、噪音低、筛网使用寿命长;
       4、密封性好、极少粉尘溢散;
       5、维修方便、可用于流水线生产中的自动化作业。
       直线振动筛应用范围:
       该产品广泛应用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状或颗粒状物料的筛分。直线振动筛适用于粒度在0.074-5mm、含水量小于70%、无粘性的各种干式粉状物料的筛分。较大给料粒度不大于10mm。

直线振动筛规格型号:

型号 筛面尺寸 筛面层数 网孔尺寸 处理量 振次 双振幅 电机功率 振动方向角 外形尺寸(长×宽×高)
DZSF520   1
2
3
1
2
3
4
5
6
2-200 0.05-5 960 6-7 2×0.4 45-60 2140×808×848
2DZSF520 500×2000 0.05-5 960 6-7 2×0.4 45-60 2199×808×878
3DZSF520 500×2500 0.03-5 1450 4-6 2×0.4 45 2256×808×938
DZSF525 0.06-8 960 5-7 2×0.4 45-60 2642×808×848
2DZSF525 0.06-8 1450 4-6 2×0.4 45 2699×808×878
3DZSF525 0.06-8 960 6-8 2×0.75 45-60 2750×808×938
4DZSF525 0.1-15 1450 5-7 2×0.4 45 2813×808×1000
5DZSF525 0.08-15 1450 5-7 2×0.4 45 2883×808×1060
6DZSF525 0.07-15 960 6-8 2×0.75 45-60 2953×808×1120
DZSF1020 1000×2000 1 0.12-20 960 6-8 2×0.75 45-60 2152×1320×900
2DZSF1020 2 0.11-20 960 5-7 2×0.75 45-60 2219×1320×960
3DZSF1020 1000×2000 3 2-200 0.10-2 960 5-7 2×0.75 45-60 2286×1320×1030
4DZSF1020 4 0.07-15 960 4-8 2×0.75 45-60 2353×1320×1100
5DZSF1020 5 0.07-15 960 4-8 2×1.5 45-60 2420×1320×1160
6DZSF1020 6 0.07-15 960 4-8 2×1.5 45-60 2487×1320×1220
DZSF1025 1000×2500 1 0.1-15 1450 5-7 2×0.4 45 2203×1320×900
2DZSF1025 2 0.08-15 1450 5-7 2×0.4 45 2269×1320×960
3DZSF1025 3 0.07-15 960 6-8 2×0.75 45-60 2336×1320×1030
DZSF830
2DZSF830
3DZSF830
800×3000 1
2
3
0.1-20 960 6-8 2×0.75 45-60 3080×1098×1120
0.1-20 960 6-8 2×0.75 45-60 3140×1098×1180
0.1-20 960 6-8 2×1.5 45-60 3200×1098×1240
DZSF1030 1000×3000 1 0.1-20 960 6-8 2×0.75 45-60 3152×1340×1120
2DZSF1030 2 0.1-20 960 6-8 2×1.5 45-60 3219×1340×1120
3DZSF1030 3 0.1-20 960 6-8 2×1.5 45-60 3286×1340×1120
DZSF1224 1200×2400 1 0.1-23 960 6-8 2×0.75 45-60 2480×1520×1100
2DZSF1224 2 0.1-23 960 6-8 2×0.75 45-60 2540×1520×1160
3DZSF1224 3 0.1-23 960 6-8 2×1.5 45-60 2600×1520×1220

        直线振动筛安装尺寸:

  L L1 L2 L3 L4 L5 L6 B B1 B2 B3 H H1 C ф фK
DZSF520 2075 200 1300 1450 1550 130 340 556 400 706 806 990 400 60 60 11
2DZSF520 2135 200 1330 1500 1600 130 340 556 400 706 806 1050 400 120 60 11
3DZSF520 2195 200 1400 1500 1600 130 340 556 400 706 806 1110 400 180 60 11
DZSF525 2575 220 1580 1700 1800 150 450 558 400 706 806 990 400 60 60 11
2DZSF525 2635 220 1620 1750 1850 150 450 558 400 706 806 1050 400 120 60 11
3DZSF525 2695 220 1670 1750 1850 150 450 558 400 706 806 1110 400 180 60 11
4DZSF525 2755 220 1650 1800 1900 170 480 558 400 706 806 1170 400 240 60 15
5DZSF525 2815 220 1630 1800 1900 170 480 558 400 706 806 1230 400 300 60 15
6DZSF525 2875 220 1610 1800 1900 170 480 558 400 706 806 1290 400 360 60 15
DZSF1020 2075 200 1320 1450 1550 150 340 1018 800 1178 1278 1120 368 60 60 15
2DZSF1020 2135 200 1400 1500 1600 150 340 1018 800 1178 1278 1180 380 120 60 15
3DZSF1020 2195 200 1400 1500 1600 150 340 1018 800 1178 1278 1240 380 180 60 15
4DZSF1020 2255 250 1500 1600 1700 190 400 1018 800 1178 1278 1300 400 240 60 17
5DZSF1020 2315 250 1500 1600 1700 190 400 1018 800 1178 1278 1360 400 300 60 17
6DZSF1020 2375 250 1500 1600 1700 190 400 1018 800 1178 1278 1420 400 360 60 17
DZSF1025 2575 220 1600 1700 1800 170 450 1020 800 1178 1278 1120 380 60 60 13
2DZSF1025 2635 220 1650 1750 1850 170 450 1020 800 1178 1278 1180 380 120 60 13
3DZSF1025 2695 220 1650 1750 1850 170 450 1020 800 1178 1278 120 380 180 60 13
DZSF830 3080 250 1900 2000 2100 190 500 818 600 978 1098 1120 430 60 60 17
2DZSF830 3140 250 1900 2000 2100 190 500 818 600 978 1098 1180 430 120 60 17
3DZSF830 3200 250 2000 2100 2200 190 580 818 600 978 1098 1240 430 180 60 17
DZSF1030 3080 280 1900 2000 2100 210 500 1020 800 1178 1298 1120 450 60 60 17
2DZSF1030 3140 280 1900 2000 2100 210 500 1020 800 1178 1298 1180 450 120 60 17
3DZSF1030 3200 280 2000 2100 2200 210 580 1020 800 1178 1298 1240 450 180 60 17
DZSF1224 2480 220 1550 1650 1750 170 450 1220 950 1378 1498 1150 400 60 60 17
2DZSF1224 2540 220 1550 1650 1750 170 450 1220 950 1378 1498 1210 400 120 60 17
3DZSF1224 2600 220 1600 1700 1800 170 450 1220 950 1378 1498 1270 400 180 60 17

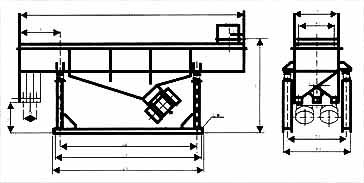

        直线振动筛安装示意图:
直线振动筛安装示意图

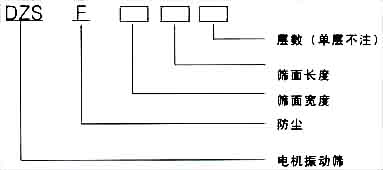

直线振动筛产品型号
           豫晖机械专业生产直线筛,直线振动筛,振动筛,圆振动,筛机制砂设备,制砂生产线的厂家,产品严格按照IS09001国际质量认证体系标准生产,电话13803857310
