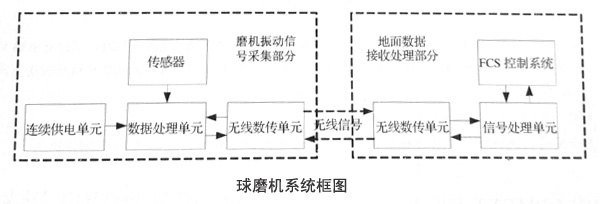

在“十一五”期间，北京矿冶研究总院、清华大学联合承担的“球磨机负荷监测技术研究”课题磨机负荷接触式测量取得了突破性进展，已经找到若干种同工况相关的特征参数提取方法。但由于其仍为实验阶段的装置，采用电池供电的电子采集系统一方面因为功耗高往往只能连续工作一天甚至数个小时；另外一方面，球磨机表面的恶劣工况条件经常会砸坏电子采集系统，无法进行持久的工业应用。因此，解决在线性连续性测量成为这个研究方向的首要任务。基于这些情况，现场工业应用主要按照如下图方式进行设计。

        上述方案主要将系统分为两部分。球磨机振动信号采集部分在旋转捅壁上进行连续数据采集，通过信号调理部分将振动模拟信号数字化，并以无线的方式发送出来。地面的数据接收处理部分将获得的采集信号进行解码，由信号处理单元对采集到的波形加以分析，较终将结果传递到控制系统。

        系统供电单元设计
        对于大型转动球磨机设备的供电设计，采用了非接触式测量，利用光电转换将太阳能传递到桶壁安装的太阳能电池板，再通过储能元件将能见储存，并通过电源调理电路将其转换成连续供电，进而供整个系统工作。在系统选型方面，采用了LDO代替DC-DC，虽然LDO的能量转换效率低于DC-DC，但其去除了DC- DC震荡产生的输出噪声，这对于提高系统电源稳定性有着较大的帮助。另外，由于调理电路中存在正负电平供电，所以在电源输出端利用线性LDO搭建了反向电源，这与充电泵式电压极性转换芯片在电源品质上有着很大的区别。
