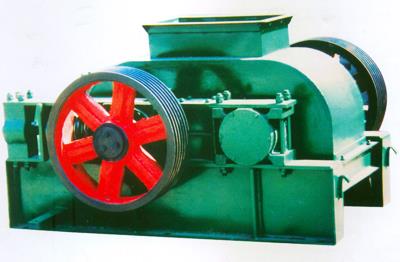

河南豫晖选矿设备：对辊破碎机的选购及技术参数
创建时间 2017-08-14 作者 网站管理员 浏览
QQ留言
联系电话:13803857310
联系电话:13803857310
如何去挑选对辊破碎机？
从机械要求来说要注意以下几点：
1、焊接要求：壳体焊接符合通用标准。
2、检验要求：精加工后应进行探伤，不允许有夹渣、裂纹等缺陷;对锤头的砂眼、裂纹、气孔铸
造缺陷的检验;焊缝探伤检验;转子组装后应进行平衡测试。
3、整机进行空载试车，对转子、驱动部分的振速、轴承温度等进行测试，合格后方可出厂。
4、所配用轴承、电机、使用寿命应保证长于十万小时。
5、材质要求：主轴应用合金结构钢(40CrMo)锻造，弯扭合成应力要低于55N/m㎡并调质处理，硬
度不低于HB217-255;外壳体应不低于Q235的有关规定。
6、结构组装要求：零部件结合面的边缘应整齐匀称，不应有明显错位;衬板与壳体接触的圆弧面
应光洁规整，衬板装配面不允许有拔模斜度;机构设计要求更换锤头及衬板无需拆卸转子且方便。
每个锤头重量既不能过大，还要使锤头端部的圆周速度小于40m/s，否则锤头磨损过快。同时，为
运行平衡，锤头之间的误差不得大于0.5kg。而且大型破碎机应设有：部分壳体的液压开闭;三角
皮带液压张紧装置;锤头枢轴抽出装置;转子支承应选用自动调位球面辊柱轴承。
技术参数：
|
类 型
|
序 号
|
型号规格
|
技 术 性 能
|
电机功率 （KW）
|
外形尺寸 （长×宽×高） （mm）
|
重量 （Kg）
|
||
|
给料粒度 （mm）
|
排料粒度 （mm）
|
生产能力 （m3/h）
|
||||||
|
对
辊 破 碎 机 |
1
|
2PG￠400×250
|
<16
|
2~5
|
2.3~2.5
|
2×5.5
|
2245×940×718
|
3600
|
|
2
|
2PG￠610×400
|
<36
|
2~9
|
3~9
|
2×11
|
1785×2365×1415
|
3800
|
|
|
3
|
2PG￠750×500
|
<40
|
2~10
|
7~12
|
2×15
|
2720×2700×1400
|
10250
|
|
|
4
|
2PG￠750×700
|
<40
|
5~10
|
15~25
|
2×22
|
3422×2800×1705
|
11700
|
|
|
5
|
2PG￠750×1000
|
<40
|
2~10
|
6~30
|
2×30
|
4150×2800×1750
|
12500
|
|
|
6
|
2PG￠900×500
|
<40
|
2~10
|
9~30
|
2×22
|
2750×1790×2065
|
14000
|
|
|
7
|
2PG￠900×900
|
<40
|
2~10
|
11~45
|
2×30
|
2750×2180×2065
|
16800
|
|
|
8
|
2PG￠900×1200
|
<40
|
3~10
|
15~60
|
2×55
|
2750×2480×2065
|
20800
|
|
|
9
|
2PG￠1000×800
|
25~90
|
3~40
|
12~50
|
2×45
|
2940×2080×2065
|
22600
|
|
|
10
|
2PG￠1200×1000
|
<40
|
3~12
|
10~50
|
2×37
|
3690×3430×2700
|
46820
|
|
|
11
|
2PG￠1200×1200
|
<40
|
3~12
|
18~68
|
2×75
|
3690×3630×2700
|
48600
|
|
