外热回转窑式固体废物气化熔融焚烧技术热解气化过程主要是外热式回转窑，可配备不同形式的后续熔融焚烧设备，因此整个气化熔融焚烧技术的工艺及设备流程也就不尽相同。

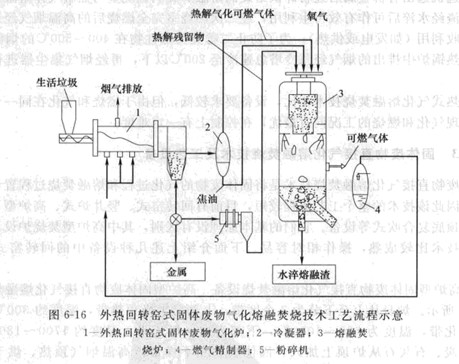

        上图所示的外热回转窑式固体废物气化熔融焚烧技术工艺流程的特点是：土体废物在炉温500~600摄氏度的外热回转窑式中进行热解气化，热解气化产物在室温冷凝器中冷凝，分离其中的焦油成分，可燃气体和焦油分别供给特制的熔融焚烧炉；气化过程的残留物从回转窑中排出后经分选机选出其中的金属，其余残留物粉碎后喷入熔融炉与焦油、可燃气体一起在助燃氧的作用下进行熔融燃烧；熔融燃烧室的气氛保持为还原性，温度控制在1500摄氏度左右；熔融炉产生的可燃气体经气体精制后一部分返回回转窑作为外热燃料，其余作其他有效利用；熔融残渣经水猝后可作为建筑材料；熔融炉在还原性气氛中可燃物与氧的主要化学反应为C+O2=CO2；C+CO2=2CO。
        该熔融炉中生成的可燃气体主要是H2和CO，其热值为4800~9800kJ/m3（标态下）。
